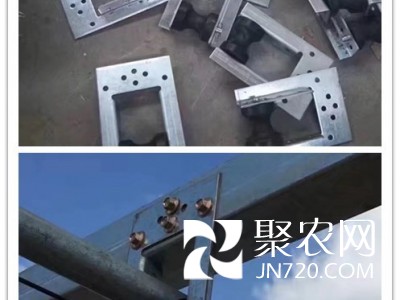

大棚配件廠供應 大棚門型吊輪

外遮陽系統是溫室頂部加裝了一套可以電動驅動行走的遮陽網，其原理是通過圓絲遮陽網過濾到多余的光線從而達到室內降溫的效果。外遮陽的傳動系統采用A型齒輪傳動，電機采用三相減速電機。

外遮陽系統

一、外遮陽系統工作原理

其工作過程是通過電機驅動帶動驅動桿，驅動桿通過齒輪做傳動到傳動桿前后移動。傳動桿推著驅動卡工作，遮陽網就固定在驅動卡上從而達到伸展，收攏的目的。

系統組成

二、外遮陽系統組成

拉幕電機（0.75kw），齒輪、齒條、焊合接頭、推桿接頭、驅動抽（Φ32*2.75熱鍍鋅管）、傳動抽（Φ32*1.5或Φ25*2.0熱鍍鋅管）、吊輪（門型輪）、驅動卡（鋁型輪）、托幕線（塑鋼線）、驅動邊（鋁型材）、外遮陽（圓絲長壽遮陽網）、卡簧（鍍塑）、幕鉤、鉛墜、定位簧等。

三、技術參數和安裝注意事項

遮陽網的遮陽率一般為70%，材料為圓絲塑料，廠家質保五年（原生料的），電機的驅動面積一般在2000-2400平方左右，面積大了可以合理的分成兩個區域來設定。電機一般為380v，0.75kw配套行程開關。驅動邊建議選擇鋁型材材料的，鍍鋅板材料的一是強度不夠容易彎曲，二是鍍鋅材料不如鋁型材的防銹。

托幕線的安裝一般外遮陽上下均為0.5米一道（內遮陽的一般下部0.5米一道、上部1-1.5米一道）。托幕線選用原生料的材料，廠家質保期為五年。驅動桿安裝   做到橫平豎直，這樣才能驅動日后的合理運行，否則會出現驅動邊扭曲的情況，所以說一個成熟的施工隊伍是的關鍵。

四、使用操作

一般遮陽系統安裝使用后、有很多客戶都會認為電機限位已經訂好了，不需要在下邊再控制了，其實，電機因素及使用頻率都直接影響著電機限位，有的電機限位在使用過程中會出現松落現象，所以在使用時，是在現場等   展開沒問題了再離開。
